细说iOS代码签名(三):签名的过程及代码签名的数据结构
本文最后更新于1744天前,其中的信息可能已经有所发展或是发生改变。

导航

  • 一口气读完,大约需要40-60分钟
    • 深度长文:细说iOS代码签名
  • 分步阅读
    • 细说iOS代码签名(一):签名的作用及原理
    • 细说iOS代码签名(二):开发者证书、Entitlements、Provisioning Profile
    • 细说iOS代码签名(三):签名的过程及代码签名的数据结构
    • 细说iOS代码签名(四):签名校验、越狱、重签名

0x06 签名的校验

签名的校验并非一次性完成,在安装、启动、和运行时有着不同的校验规则。

安装

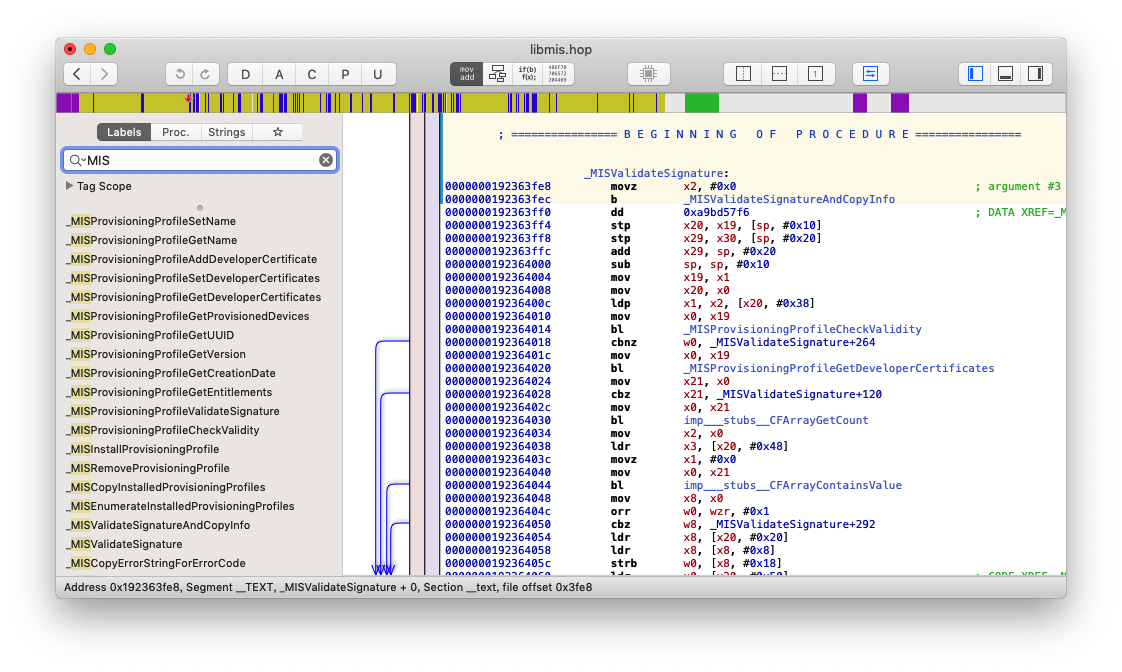

App安装时的校验由位于iOS设备上的/usr/lib/libmis.dylib (dyld_shared_cache)提供。

http://xelz.info/assets/2019/libmis.png

App的安装是由/usr/libexec/installd完成的,installd会通过libmis.dylib校验ProvisioningProfile、Entitlements及签名的合法性,并递归地校验签名时每一个步骤生成的哈希值:CDHash, Code Directory, _CodeSignature/CodeResources。



$ otool -L installd | grep mis

/usr/lib/libmis.dylib (compatibility version 1.0.0, current version 1.0.0)

$ nm installd | grep ValidateSignature

U _MISValidateSignatureAndCopyInfo

U _kMISValidationOptionValidateSignatureOnly

启动

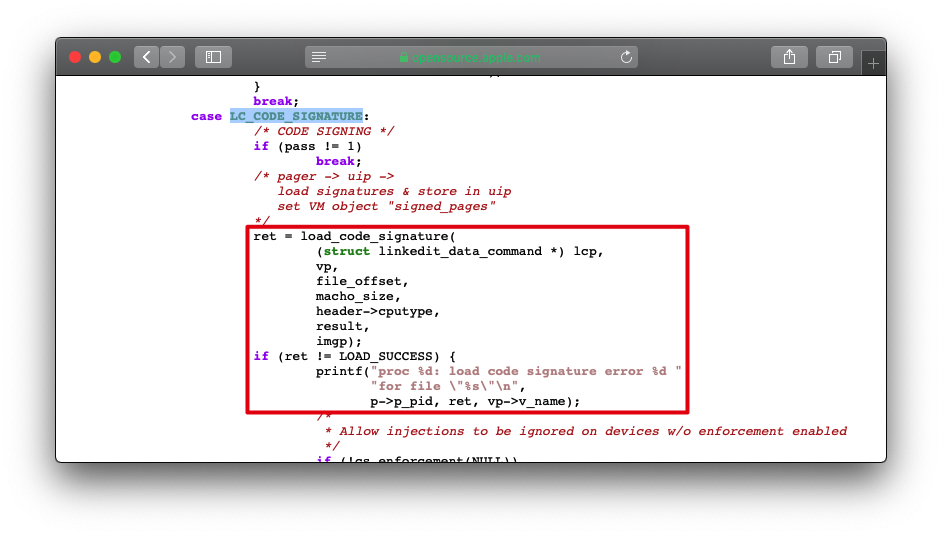

进程启动时,loader会先将可执行文件加载到虚拟内存,在加载的过程中mach_loader会自动解析MachO文件中的LC_CODE_SIGNATURE并进行校验,可以参考mach_loader的代码 bsd/kern/mach_loader.c

http://xelz.info/assets/2019/verify1.png

load_code_signature在解析完签名的数据后会调用mac_vnode_check_singature函数进行验证,而这个函数会被名为AFMI(AppleMobileFileIntegrity)的内核扩展(kext)通过Hook的方式接管,而AFMI只是一层壳,最终也是调用了libmis.dylib来实现签名的校验,这一校验过程基本与安装时一致,防止安装后的篡改。

需要注意的是,加载过程中为了提升加载效率,签名校验并不会去检查Code Directory与实际的代码是否匹配,仅仅只检查了CMS Signature及CDHash的合法性。

运行时

当一页代码被加载到虚拟内存后,会立即触发page fault,此时内核中的vm_fault函数会被调用,紧接着调用vm_fault_enter,在vm_fault_enter的实现中会判断代码页是否需要签名校验,并执行校验的操作,参考代码osfmk/vm/vm_fault.c

kern_return_t vm_fault_enter(...) {

// ...

/* Validate code signature if necessary. */

if (VM_FAULT_NEED_CS_VALIDATION(pmap, m, object)) {

vm_object_lock_assert_exclusive(object);

if (m->cs_validated) {

vm_cs_revalidates++;

}

/* VM map is locked, so 1 ref will remain on VM object -

* so no harm if vm_page_validate_cs drops the object lock */

vm_page_validate_cs(m);

}

// ...

}
/*

* CODE SIGNING:

* When soft faulting a page, we have to validate the page if:

* 1. the page is being mapped in user space

* 2. the page hasn't already been found to be "tainted"

* 3. the page belongs to a code-signed object

* 4. the page has not been validated yet or has been mapped

for write. */

#define VM_FAULT_NEED_CS_VALIDATION(pmap, page)

((pmap) != kernel_pmap /*1*/ && !(page)->cs_tainted /*2*/ && (page)->object->code_signed /*3*/ && (!(page)->cs_validated || (page)->wpmapped /*4*/))


vm_page_validate_cs会计算当前代码页的哈希值,并与签名中CodeDirectory记录的值进行比对,完成代码签名的验证。如果不符,且不满足系统预设的例外条件,则会向内核发出CS_KILL指令,将进程结束。
对于宏VM_FAULT_NEED_CS_VALIDATION的解释是

至此签名的校验流程就全部完成了。

0x07 越狱与重签名

越狱

越狱之后,签名校验机制会被破坏掉,否则用于实现越狱的代码自身就无法运行。比如在iOS6/7时代,典型的方式是替换 libmis.dylib中的_MISValidateSignature函数,使其永远返回验证成功,简单粗暴但很有效,因此越狱的设备可以不受签名限制运行任意程序。但是单纯解决掉这个函数只是解决了MachO文件的Load问题,运行时仍然会有沙盒和Code Directory的校验,想要对系统完全的控制权必须同时解决掉这两个问题。

由于沙盒机制的实现分散在系统的各个角落,没有简单的方式可以将沙盒一刀切地屏蔽掉,因此一般越狱并不会破坏掉沙盒。但因为越狱设备签名校验机制被绕过,不再会根据embedded.mobileprovision文件检查Entitlements的合法性,因此我们可以在沙盒范围内,声明任意的权限。Code Directory的校验在内核层,破解难度相对较大,并且完全没有必要进行破解,因为Code Directory只是单纯地校验未加密的哈希值而已,只需要按照代码签名的格式做好Code Directory即可。

越狱之父Saurik为此创造了ldid这个工具,用于给越狱设备上的程序制造”假”的签名。使用ldid进行签名只需要指定一个可选的Entitlements文件,签名之后,产生的LC_CODE_SIGNATURE中只会两个有效的Blob,分别是 Code Directory和 Entitlements,并没有最重要的CMS Signature部分,因为_MISCalidateSignature永远都会告诉系统签名是正确的。

$ cp TestCodeSign TestCodeSign.ldid

$ ldid -Sxxx.entitlements TestCodeSign.ldid

$ jtool --sig TestCodeSign.ldid -arch arm64

Blob at offset: 54016 (928 bytes) is an embedded signature

Code Directory (442 bytes)

...

Empty requirement set (12 bytes)

Entitlements (424 bytes) (use --ent to view)


有的时候出于各种原因,我们需要对一个App进行重签名,然后在自己的设备上进行测试。回顾一下签名的必备条件:
重签名

  • 开发者证书,以及对应的密钥
  • Entitlements文件
  • embedded.mobileprovision

开发者证书和密钥我们已经有了,对于Entitlements和embedded.mobileprovision文件,为了确保重签后的App能够正常运行,必须使用和原App相同或者至少包含原App所需权限的Entitlements文件。这个并不难操作,只需要新建一个工程,开启相应的功能,让Xcode自动为我们生成即可。但是Entitlements文件中还有一些跟Team ID和App ID相关的配置,这两个是没有办法伪造的,因为我们不能使用已经被其他开发者注册过的ID。使用自己的ID一般也不会有什么问题,但在某些情况下可能导致最终的程序逻辑出现异常,这根具体的代码实现细节有关。

现在,只要确保有正确的Entitlements文件,Provisioning Profile与Entitlements文件匹配,且包含重签时使用的证书及目标设备的UUID,就可以进行重签名了,如果重签名后无法安装,请检查Provisioning Profile文件是否满足上述条件。

Entitlements文件中还标识了application-identifier,也就是Bundle ID,正常签名的App中,这个值和Info.plist中的CFBundleIdentifier的值是相同的,但实际在签名校验过程中,系统并不会检查二者是否一致。因此即使Entitlements中与Info.plist文件使用了不同的Bundle ID,理论上也不会影响重签名之后的运行。

需要注意,App中除了可执行程序文件外,还会可能会有Frameworks及Plugins,里面都会包含二进制的代码文件,他们的哈希值也会被存储在 _CodeSignature/CodeResources中。所有的二进制代码都必须进行签名,而签名后二进制文件的哈希值就会产生变化,因此需要先对这两个文件夹下的二进制文件进行签名,再对App进行签名。

重签名的基本流程,使用-f参数可以强制覆盖掉已有的签名

$ # 对Frameworks及Plugins中的每一个文件进行签名,此时不需要指定entitlements

$ codesign -f -s "证书名称或者SHA1值" Target.app/Frameworks/xxxxx.framework

$ codesign -f -s "证书名称或者SHA1值" Target.app/Frameworks/libxxxx.dylib

$ ...

$ # 将准备好的Provisioning Profile拷贝到App根目录

$ cp ~/Library/MobileDevice/Provisioning\ Profiles/xxxxx.mobileprovision Target.app/embedded.mobileprovision

$ # 对App进行签名

$ codesign -f -s "证书名称或者SHA1值" --entitlements resign.entitlements Target.app
reference link
Code Signing Guide https://developer.apple.com/…
ASN.1 JavaScript decoder http://lapo.it/asn1js/
Cryptographic Message Syntax (CMS) https://www.ietf.org/rfc/rfc3852.txt
iSign in python https://github.com/saucelabs/isign
CodeSigning (RSACon 2015) http://newosxbook.com/articles/CodeSigning.pdf
jtool http://www.newosxbook.com/tools/jtool.html
mistool http://newosxbook.com/tools/mistool.html
evasi0n7 jailbreak writeup https://geohot.com/e7writeup.html
iOS hacker’s handbook https://books.google.com.hk/books?id=1kDcjKcz9GwC

0x08 References
